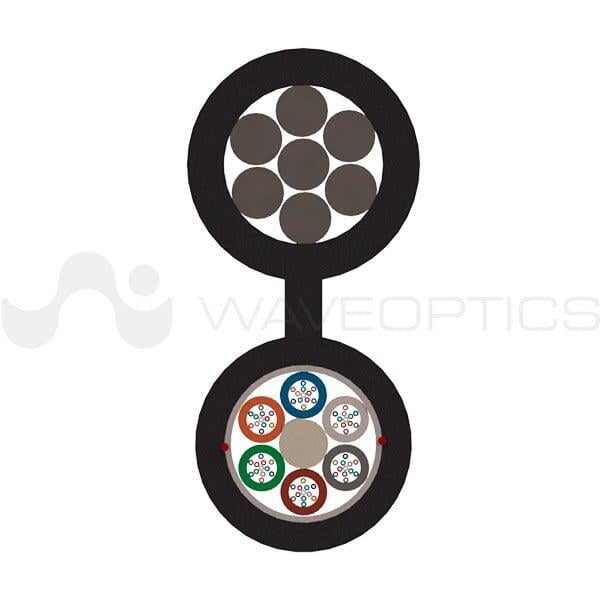

Cable Figura 8

Cable Figura 8

El cable Figura 8 WAVEOPTICS está diseñado para utilizarse en instalaciones aéreas de planta externa. Para obtener un cable auto soportado se incorpora un mensajero de acero galvanizado compuesto por 7 hilos de alambre de acero con diámetros totales que van desde 3/16” hasta 1/4”.

Cubierta sencilla de polietileno con aditivos que proporciona una protección superior contra la radiación UV, los hongos, la abrasión y otros factores ambientales.

El método de trenzado S-Z para los tubos holgados y los dos hilos rompe cubierta aseguran un rápido y sencillo acceso a las fibras ópticas.

Aplicaciones

Protecciones

Cable Figura 8 - Ficha Técnica
Cable Figura 8 Seco - Ficha Técnica

Diseño

 Fibras por Tubo Holgado2 - 12
 Miembro Central de Refuerzo FRP
Mensajero Material / Grosor de Cubierta MensajeroAcero Galvanizado 1/4" y 3/16"
 Material de Cubierta Exterior / Espesor Polietileno / 1.55 (±5%)
Diámetro de Tubo Holgado 2.2 mm (±5%)
 Longitud de la Bobina 4 km (±5%)

Rango de Temperatura

Operación -40°C a 70°C (-40°F a 158°F)
 Instalación -30°C a 70°C (-22°F a 158°F)
Almacenaje / Transporte-40°C a 70°C (-40°F a 158°F)

Propiedades Mecánicas

Resistencia al aplastamiento
(corto plazo/ largo plazo)

 2,200 N/100mm / 1,100 N/100mm
 Mínimo radio de curvatura
(operación/ instalación)
10 x OD/ 20 x OD
Resistencia a la Tensión
(Estático / Dinámico)
 890 N / 2,700 N
Fuerza de Rompimiento de Mensajero
(1/4" / 3/16")
26,143 N / 14,929 N

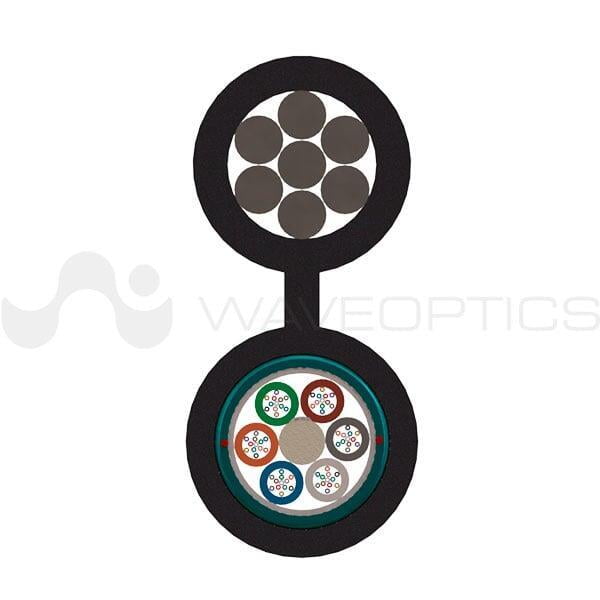

Cable Figura 8 Armado

Cable Figura 8 Armado

El cable Figura 8 Armado WAVEOPTICS está diseñado para utilizarse en instalaciones aéreas de planta externa. Para obtener un cable auto soportado se incorpora un mensajero de acero galvanizado compuesto por 7 hilos de alambre de acero con diámetros totales de 3/16” y 1/4”.

Cubierta sencilla de polietileno con aditivos que proporciona una protección superior contra la radiación UV, los hongos, la abrasión y otros factores ambientales.

El método de trenzado S-Z para los tubos holgados y los dos hilos rompe cubierta aseguran un rápido y sencillo acceso a las fibras ópticas. Armadura de aleación de cromo y acero corrugado altamente resistente para un desempeño excepcional frente a la compresión, la corrosión y protección contra roedores.

Aplicaciones

Protecciones

Cable Figura 8 Armado - Ficha Técnica
Cable Figura 8 Armado Seco - Ficha Técnica

Diseño

 Fibras por Tubo Holgado2 - 12
Mensajero Material / Grosor de Cubierta MensajeroAcero Galvanizado 1/4" y 3/16"
 Material de Cubierta Exterior / Espesor Polietileno / 1.2 mm
Diámetro Tubo Holgado1.9 mm
 Longitud de la Bobina 4 km (±5%)

Rango de Temperatura

Operación -40°C a 70°C (-40°F a 158°F)
 Instalación -30°C a 70°C (-22°F a 158°F)
Almacenaje / Transporte-40°C a 70°C (-40°F a 158°F)

Propiedades Mecánicas

Resistencia al aplastamiento (corto plazo/ largo plazo)
 2,200 N/100mm / 1,100 N/100mm
 Mínimo radio de curvatura (operación/ instalación)10 x OD/ 20 x OD
 Resistencia a la Tensión (Estático/Dinámico) 890N / 2,700N
 Fuerza de Rompimiento de Mensajero26,143N / 14,929N

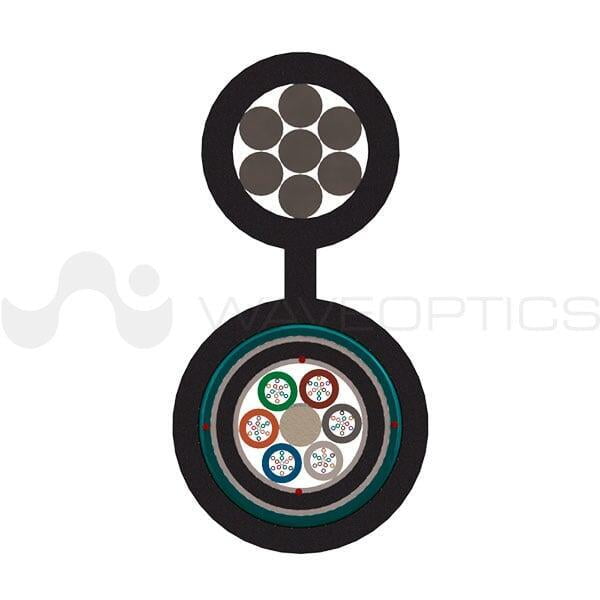

Cable Figura 8 Armado Doble Cubierta

Cable Figura 8 Armado Doble Cubierta

El cable Figura 8 Armado Doble Cubierta WAVEOPTICS está diseñado para utilizarse en instalaciones aéreas y en ductería de planta externa. Para obtener un cable auto soportado se incorpora un mensajero de acero galvanizado compuesto por 7 hilos de alambre de acero con diámetros totales de 3/16” y 1/4”.

El método de trenzado S-Z para los tubos holgados y los dos hilos rompe cubierta aseguran un rápido y sencillo acceso a las fibras ópticas.

Armadura de aleación de cromo y acero corrugado altamente resistente para un desempeño excepcional frente a la compresión, la corrosión y protección contra roedores.

Aplicaciones

Protecciones

Cable Figura 8 Armado Doble Cubierta - Ficha Técnica
Cable Figura 8 Armado Doble Cubierta Seco - Ficha Técnica

Diseño

 Fibras por Tubo Holgado2 - 12
 Mensajero Material / Grosor de Cubierta de MensajeroAcero Galvanizado 1/4" y 3/16"
 Material de Cubierta Exterior / Espesor Polietileno / 1.2 (±5%)
Material de Cubierta Interior / Espesor Polietileno / 0.8 mm (±5%)
Diámetro de Tubo Holgado1.9 mm (±5%)
 Longitud de la Bobina 4 km (±5%)

Rango de Temperatura

Operación -40°C a 70°C (-40°F a 158°F)
 Instalación -30°C a 70°C (-22°F a 158°F)
Almacenaje / Transporte-40°C a 70°C (-40°F a 158°F)

Propiedades Mecánicas

Resistencia al aplastamiento (corto plazo/ largo plazo)
 3,000 N/100mm / 1,500 N/100mm
 Mínimo radio de curvatura (operación/ instalación)10 x OD/ 20 x OD
 Resistencia a la Tension (Estático / Dináico)890N / 14,929N
 Fuerza de Rompimiento de Mensajero
(1/4" / 3/16")
 26,143N / 14,929N
